防爆空调制冷剂质量判断指导(适用于R22)

市场个别场地反馈防爆空调压缩机制冷系统参数不正常，主要表现为低压压力偏低，排气温度也偏低并有压缩机凝露现象，通过调整膨胀阀开度或制冷剂充注量都难以调节到合理安全的水平，制冷剂使用了用户自行购买没有品牌的制冷剂。现场通过对系统抽空并更换指定品牌的正牌制冷剂，系统参数立即改善达到调测指导要求的合理安全水平。因此市场使用的来路不明的制冷剂可能有很大的隐患，会恶化制冷系统参数并使压缩机更容易出现故障。在设备开机时对用户自行提供的制冷剂做基本的检验是必要的，下面的指导可以参阅。
现场的制冷剂瓶子中只要还有液态制冷剂（不管里面的液体多少），就可以说明里面是饱和状态的制冷剂，饱和液体的压力和温度是严格一一对应的，因此可以通过制冷剂瓶的环境温度和压力的对应关系初步筛查出可能是假的制冷剂，具体步骤如下：
1） 将制冷剂瓶放置在环境中一段时间（约半小时以上，时间越长越好）让制冷剂饱和温度和环境温度趋于相同；
2） 将压力表中的低压或高压接口和制冷剂瓶子相连接，并读取压力值P1；
3） 用温度计或点温计等工具获得环境温度的值T；
4） 按温度值T查询附表1得到P2；（在压力表表头上也可以查到温度对应的饱和压力值P2）
5） 判断P1和P2是否接近，如果相差很远（1bar以上），则可初步判断制冷剂异常，需要反馈给防爆空调技术部咨询意见。
表1   R22制冷剂饱和温度对应的压力值（表压）

环境温度（℃）	饱和压力（bar）	环境温度（℃）	饱和压力（bar）
10	5.81	21	8.36
11	6.02	22	8.62
12	6.23	23	8.89
13	6.45	24	9.16
14	6.67	25	9.44
15	6.89	26	9.72
16	7.12	27	10.01
17	7.36	28	10.31
18	7.6	29	10.61
19	7.85	30	10.92
20	8.1

判断实例：
某现场的防爆空调机组低压很低，经反复调试也无明显改善，后一通防爆配套的制冷剂，系统压力参数恢复正常，经对比两瓶制冷剂的压力参数，发现差别很大，见下图1.

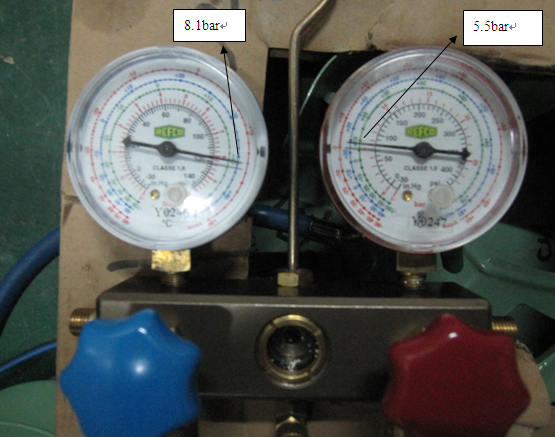

图1中，室温为20.4℃(查表1对应制冷剂饱和压力应为8.1bar)，将压力表的两个表头分别接在两种制冷剂瓶上，左边为公司制冷剂压力值（8.1bar），右边为某客户自行购买制冷剂压力值（5.5bar）。某客户自行购买的制冷剂压力异常，可初步判断其制冷剂有质量问题，物性参数已偏离了正常的状态。
